Molde para cubos: la herramienta que da forma a millones de contenedores

Pasea por cualquier ferretería. Ves cubos de plástico en cada pasillo. Baldes de pintura. Baldes de masilla. Cubos de compuesto para juntas. Cubos de pepinillos. Todos ellos empezaron como bolitas de plástico y terminaron como contenedores. Entre esos dos estados hay un molde de cubo . Esta es la herramienta de acero que le da al plástico fundido la forma familiar de cubo. Un molde puede producir millones de cubos antes de que se desgaste. La calidad del molde determina si cada cubo del recorrido tiene paredes rectas, un fondo plano y un asa que permanece sujeta.

Qué es un molde de cubo y cómo funciona

El molde crea la forma del cubo desde el borde hasta los salientes del mango.

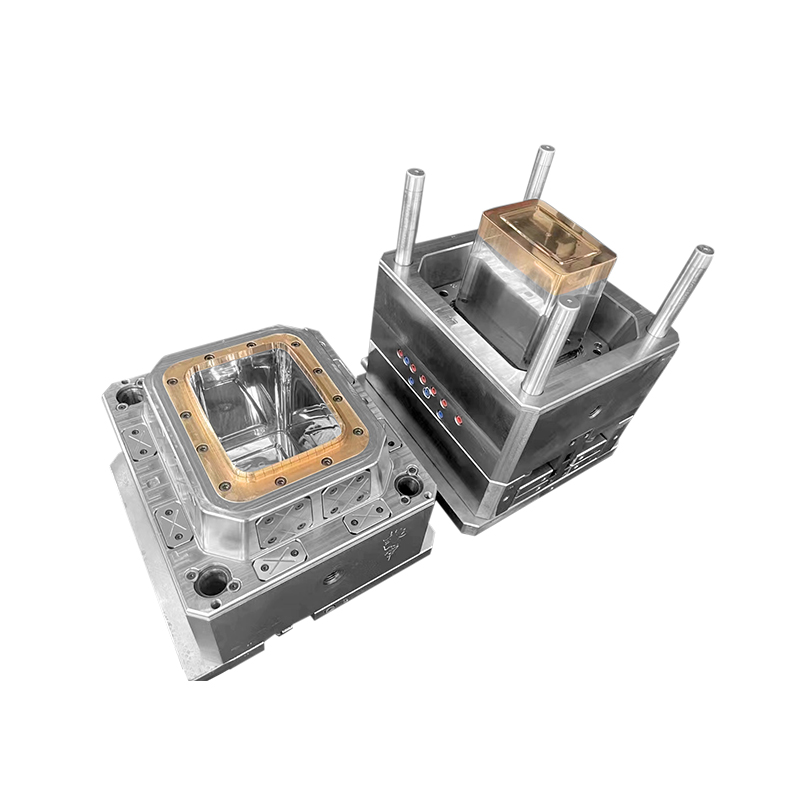

Un molde de cubo es una herramienta de acero de dos partes. La mitad forma el exterior del cubo. La otra mitad forma el interior. Las dos mitades muy juntas. Se inyecta plástico fundido en la cavidad entre ellos. Una vez que el plástico se enfría, el molde se abre. El cubo terminado cae o es retirado por un brazo robótico.

El molde incluye características para cada parte del cucharón. La llanta tiene un labio reforzado. Los salientes del mango tienen agujeros para el mango de alambre. La parte inferior tiene anillos concéntricos que refuerzan la base. Un buen molde para cubetas coloca estas características con precisión para que cada cubeta sea idéntica.

El molde necesita canales de enfriamiento para controlar la solidificación.

El plástico se encoge al enfriarse. La contracción no es uniforme. Las secciones gruesas se encogen más que las delgadas. Un molde de cubeta con canales de enfriamiento mal ubicados produce cubetas deformadas. El fondo sobresale. El borde no es redondo. El cubo se tambalea sobre una superficie plana.

Los buenos moldes tienen canales de enfriamiento mecanizados cerca de la superficie de la cavidad. Por estos canales circula agua o aceite. El enfriamiento extrae el calor del plástico de manera uniforme. El cubo se solidifica sin deformarse.

Por qué el diseño del molde determina la calidad del cucharón

La consistencia del espesor de la pared evita puntos débiles y permite el apilamiento.

Un balde necesita paredes lo suficientemente gruesas para soportar peso. Pero las paredes gruesas cuestan más material. Un molde de cubo diseñado para paredes delgadas ahorra material pero corre el riesgo de puntos débiles donde la pared se vuelve aún más delgada. Estos puntos débiles se agrietan cuando se deja caer el cubo.

El espesor constante de las paredes también ayuda a que los cangilones se apilen. Las paredes ligeramente ahusadas permiten que un cubo se aloje dentro de otro. Si el ángulo del cono varía, los cangilones se atascan. Un molde para cubeta con conicidad precisa permite un encajado suave para almacenamiento y envío.

Esto es lo que produce un molde de cubeta bien diseñado:

• Paredes dentro de 0,1 milímetros del espesor objetivo de arriba a abajo
• Borde que acepta una tapa sin estar demasiado flojo o demasiado apretado.
• Fondo plano que no se balancea sobre una mesa.
• Maneje los jefes que sujetan el mango de alambre de forma segura sin romperse
• La ubicación de la puerta afecta las líneas de soldadura y la apariencia visual.

La puerta es por donde el plástico fundido ingresa a la cavidad del molde. Un molde de balde con una puerta mal colocada crea líneas de soldadura visibles en la superficie del balde. Las líneas de soldadura ocurren donde dos frentes de flujo se encuentran y no se unen completamente. La línea de soldadura es más débil que el plástico circundante. Los cucharones con líneas de soldadura en el saliente del mango se agrietan al levantarlos.

Los buenos moldes colocan la puerta en el centro del fondo del cubo. El plástico fluye hacia arriba desde abajo. Las líneas de soldadura son pequeñas. La superficie del cubo parece limpia.

¿Qué sucede dentro de un molde de cubeta durante la producción?

La presión de inyección llena la cavidad para evitar marcas de hundimiento.

Las marcas de hundimiento son pequeñas depresiones donde las secciones gruesas se encogen más que las áreas circundantes. El saliente del mango es más grueso que la pared. Sin suficiente presión de inyección, el saliente se encoge y deja un hoyuelo visible en el exterior del cucharón. Un molde de cubeta utilizado con alta presión de inyección y un tiempo de espera prolongado elimina las marcas de hundimiento.

La presión debe permanecer sobre el plástico mientras se enfría. Demasiada presión estresa el molde. Muy poca presión deja marcas de hundimiento. Los moldeadores encuentran el equilibrio mediante pruebas.

Los pasadores eyectores empujan el cubo terminado fuera del molde.

Cuando se abre el molde del cubo, el cubo se pega a la mitad. Los pasadores eyectores se extienden desde la cara del molde y empujan el cucharón hacia afuera. Los pasadores dejan pequeñas marcas en el fondo del cubo. Estas marcas son normales. El exceso de marcas significa que los pasadores son demasiado agresivos o que el cucharón se atasca demasiado.

El pegado ocurre cuando la superficie del molde es rugosa o cuando el tiempo de enfriamiento es demasiado corto. Una superficie pulida del molde libera el cubo fácilmente. Una superficie rugosa se agarra. Los fabricantes de moldes para cubos pulen las superficies de la cavidad hasta obtener un acabado de espejo.

¿Qué sale mal con los moldes de cubos baratos?

El desgaste prematuro provoca rebabas y variaciones dimensionales.

Un molde para baldes fabricado con acero de baja calidad se desgasta rápidamente. La superficie de la cavidad se erosiona. La línea de separación donde se unen las dos mitades del molde se desgasta. El plástico gotea a través de la línea de separación desgastada. Este plástico que gotea se llama flash. Los destellos en el borde del cubo hacen que la tapa no encaje bien. El flash en la parte inferior se ve feo.

La desviación dimensional ocurre a medida que el molde se desgasta. Los cubos de molde desgastado no son redondos. No se apilan. No sellan. El molde es chatarra en ese momento.

Los canales de refrigeración se corroen y dejan de funcionar eficazmente.

El agua que circula por los canales de refrigeración corroe el acero con el tiempo. Los productos de corrosión bloquean los canales. El flujo de agua se detiene. El molde del cubo se calienta más. El tiempo del ciclo aumenta. La producción se desacelera. Los moldes con canales de enfriamiento chapados o de acero inoxidable resisten la corrosión por más tiempo.

Un molde para cubos es una herramienta costosa. Uno bueno cuesta decenas de miles de dólares. Pero ese molde produce millones de cubos. El costo por cubo es de centavos. Un molde barato cuesta menos por adelantado. Se desgasta más rápido. Los cubos tienen flash y warp. El molde se desecha después de unos cientos de miles de ciclos. Pague por acero de calidad, mecanizado preciso y refrigeración adecuada. Tu línea de cubeta depende de ello.
